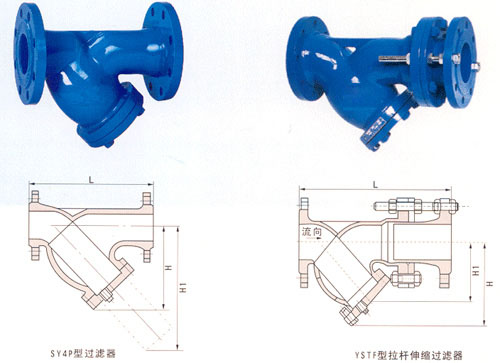

產品概述 Y型過濾器,是使用水力控制閥及精密的易堵塞的機械產品所具備的過濾設備。通常安裝于水力控制閥等設備的進口端,防止顆粒性雜質進入通道,造成墻塞,使閥門或其他設備失靈而不能正常使用。Y型過濾器結構簡單,流阻小,可在線排除污物而不需拆除。Y型拉桿伸縮過濾器還具有安裝長度可調,裝拆方便的特點?？筛鶕?jù)需要設置濾網目數,通常范圍:水18～30目、蒸氣40～100目、油100～480目。 技術參數 單位：mm | 型號 | 公稱壓力PN(Mpa) | 殼體試驗壓力(Mpa) | 工作壓力(Mpa) | | SY4P | 1.0 | 1.5 | 1.0 | | YSTF | 1.6 | 2.4 | 1.6 | 主要零部件材料 單位：mm | 零件名稱 | 管體 | 濾網 | 伸縮拉桿 | O形圈 | | 材料 | 灰鑄鐵或球墨鑄鐵鑄鋼 | 不銹鋼 | 碳鋼鍍鋅 | 丁腈橡膠 | 主要外形連接尺寸 單位：mm SY4P-10/16/25型 | DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | | L | 螺紋 | | | | | | | | | | | | | | 法蘭 | 250 | 280 | 350 | 400 | 440 | 500 | 580 | 670 | 780 | 850 | 850 | 100 | | H | 螺紋 | | | | | | | | | | | | | | 法蘭 | 198 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 | 693 | 765 | | H1 | 螺紋 | | | | | | | | | | | | | | 法蘭 | 270 | 295 | 344 | 422 | 485 | 602 | 710 | 815 | 844 | 872 | 978 | 1080 | YSTF-10/16型 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | L | 300 | 320 | 380 | 430 | 500 | 550 | 650 | 775 | 900 | 1025 | 1150 | | H | 155 | 183 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 | | H1 | 195 | 245 | 295 | 344 | 415 | 485 | 602 | 710 | 815 | 844 | 872 |
111
產品概述 Y型過濾器,是使用水力控制閥及精密的易堵塞的機械產品所具備的過濾設備。通常安裝于水力控制閥等設備的進口端,防止顆粒性雜質進入通道,造成墻塞,使閥門或其他設備失靈而不能正常使用。Y型過濾器結構簡單,流阻小,可在線排除污物而不需拆除。Y型拉桿伸縮過濾器還具有安裝長度可調,裝拆方便的特點?？筛鶕?jù)需要設置濾網目數,通常范圍:水18～30目、蒸氣40～100目、油100～480目。 技術參數 單位：mm | 型號 | 公稱壓力PN(Mpa) | 殼體試驗壓力(Mpa) | 工作壓力(Mpa) | | SY4P | 1.0 | 1.5 | 1.0 | | YSTF | 1.6 | 2.4 | 1.6 | 主要零部件材料 單位：mm | 零件名稱 | 管體 | 濾網 | 伸縮拉桿 | O形圈 | | 材料 | 灰鑄鐵或球墨鑄鐵鑄鋼 | 不銹鋼 | 碳鋼鍍鋅 | 丁腈橡膠 | 主要外形連接尺寸 單位：mm SY4P-10/16/25型 | DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | | L | 螺紋 | | | | | | | | | | | | | | 法蘭 | 250 | 280 | 350 | 400 | 440 | 500 | 580 | 670 | 780 | 850 | 850 | 100 | | H | 螺紋 | | | | | | | | | | | | | | 法蘭 | 198 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 | 693 | 765 | | H1 | 螺紋 | | | | | | | | | | | | | | 法蘭 | 270 | 295 | 344 | 422 | 485 | 602 | 710 | 815 | 844 | 872 | 978 | 1080 | YSTF-10/16型 | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | | L | 300 | 320 | 380 | 430 | 500 | 550 | 650 | 775 | 900 | 1025 | 1150 | | H | 155 | 183 | 210 | 250 | 305 | 358 | 450 | 503 | 578 | 598 | 618 | | H1 | 195 | 245 | 295 | 344 | 415 | 485 | 602 | 710 | 815 | 844 | 872 |
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、液動蝶閥價格等詳情，請聯系我們，電話：021-59170722!
|
|
|
|
