氣動法蘭式硬密封蝶閥采用三偏心多層次金屬密封結構,無機械磨損，可達到零泄漏，有優良的雙向密封功能,是用于石油、化工、冶金、電力、食品、醫藥、給排水、氣體輸送等不同介質的管路上作調節流量。

選用不同的材質，可分別適用于水、污水、海水、空氣、蒸汽、煤氣、可燃?xì)怏w、腐蝕性介質、油品及食品等介質，最高工作溫度可達600℃。

一、產品特點及優點

氣動三偏心蝶閥顧名思義，就是給蝶閥了做了三次偏心，這種設計工藝使得三偏心蝶閥擁有廣泛的應用領域，它不僅具備了軟密封蝶閥那樣良好的密封性能，同時擁有硬密封蝶閥耐高溫高壓的特性。之所以擁有這些優點，得益于三偏心蝶閥獨特的結構。

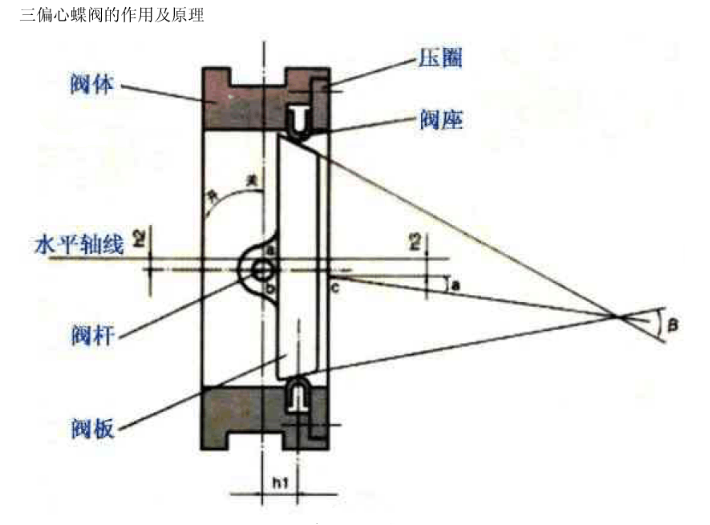

三偏心蝶閥結構圖

三偏心蝶閥的三個三篇分別是指：

第1個偏心：閥軸位于閥板軸后面，使得密封能夠完全緊密環繞接觸整個閥座。

第2個偏心：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。

第3個偏心：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

三偏心蝶閥巧妙的把三偏心都放在了閥板上，在閥板的外邊緣采用部分外球面結構。此結構需使用自行設計的簡單夾具在數控機床上完成，外偏心球面經拋光 處理達到粗糙度Ra0.4，球面鍍鉻或堆司太萊合金，硬度達到HRC45～60。

把偏心角放在閥板上，閥座用壓圈壓在閥體上，解決了普通三偏心蝶閥加工中遇到的困難，閥體、閥板、閥座配對使用不能互換，損壞之后維修成本過高等一系列問題 ，且所有零件模塊化，庫房管理簡單，加工簡單、維修方便，降低備件成本。

三偏心蝶閥適合制作大口徑閥門，可以廣泛應用到石油的輸送管道切斷，冶金鋼廠，煤氣總管道調節、切斷，化工冶煉裝置介質調節切斷，水處理設備進、出水調節切斷，熱電站的冷卻水系統，天然氣，堿液，海水、酸液等行業中

二、應用標準

1.質量保證：ISO9001

2.設計：參照GB12338，MSS－SP－68

3.結構體長度：參照GB12221－89

4.法蘭標準：JB/T79.1－94；ANSI；JIS；DIN及其它標準

5.測試標準：GB/T4213－92，API598



三、工作原理

氣動執行機構提供閥板開啟和關閉所需的扭矩，所需供氣壓力為：400KPa－700KPa(最高1000KPa),供氣壓力增加，其輸出力矩會增大。當需對閥門開度進行調節時，需配置定位器，此時輸入信號（標準電信號4~20mA）變化時，通過定位器精確的控制性能，按照力平衡原理，使閥門動作并準確定位。如配用智能閥門定位器，則可接受現場總線信號。如配上閥位傳送器，則可將閥門實際開度以電信號反饋回控制室。當需閥門執行開關兩位功能時，需配置電磁閥，以它的通斷來控制執行機構的進、排氣孔工作，從而完成輸出力矩轉向且讓閥門迅速打開或關閉。為了在斷電或斷氣時閥門復位，可選用彈簧復位執行機構。為了使氣源壓力穩定，可以在執行機構之前加入減壓閥，同時，為了在氣源壓力降低或發生故障時保持閥門位置，可以在執行機構之前加入鎖止閥。為了將閥門在開、關位置狀態以電信號反饋給控制室，可以在執行機構頂部加入限位開關。當系統出現故障時，可以使用手輪取代執行機構輸出力矩讓閥板轉動。手動自動之間切換自如。

公稱通徑DN（mm）		50-2000（DN800以上請與公司市場營銷部或技術部聯系）
公稱壓力PN（Mpa)		1.6	2.5		4.0
公稱壓力（Mpa)	強度試驗	2.4	3.75		6.0
	密封試驗	1.76	2.75		4.4
材料\材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	蝶板	WCB	ZG1Cr18Ni9Ti		ZG0Cr18Ni12Mo2Ti
	閥桿	2Cr13	1Cr18Ni9Ti		0Cr18Ni12Mo2Ti
	密封圈	四氟 不銹鋼
	填料	四氟 柔性石墨
適用工況	適用介質	水、蒸汽、油品		硝酸類	醋酸類
	適用溫度	碳鋼：-29℃～425℃不銹鋼：-40℃～550℃
執行器	型號	GT系列、AT系列、AW系列
	氣源壓力	0.4-0.7Mpa



額定CV值

DN閥門口徑	50	80	100	125	150	200	250	300	350	400	450	500	600
60°開度	80	130	240	380	650	1130	1800	2510	3300	4280	5440	6760	9710
90°開度	160	265	490	770	1350	2350	3640	5020	6900	9030	11950	14000	2060
DN閥門口徑	700	800	900	1000	1100	1200	1300	1400	1600	1800	2000	2400
60°開度	13620	17890	22190	25990	32500	38800	45500	51400
90°開度	27880	36540	44950	57630	67700	600	96600	109600

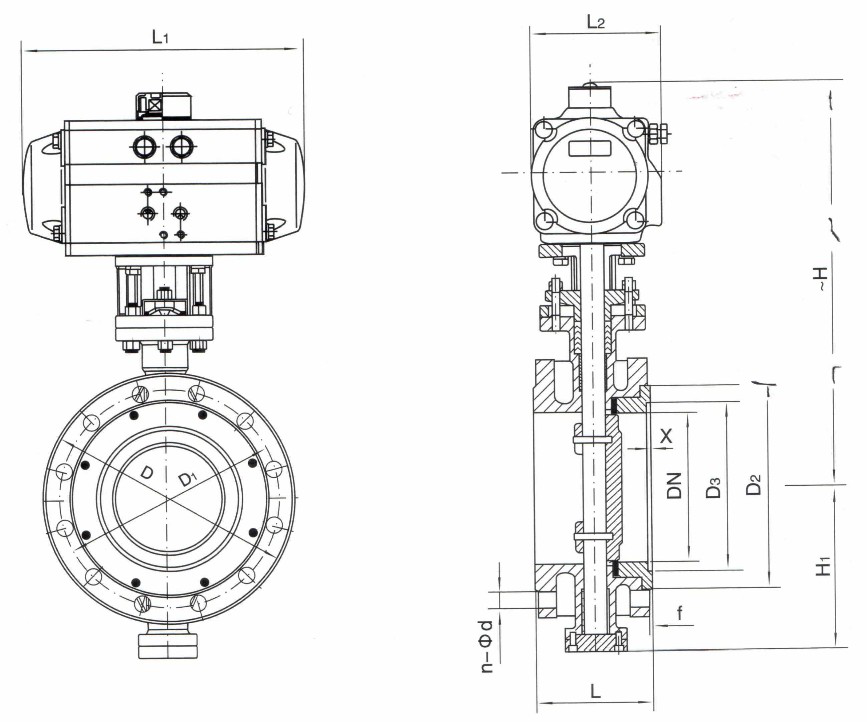

主要外形及連接尺寸D643(H、Y、F)-16(1.6MPpa)主要外形及連接尺寸D643(H、Y、F)-16(1.6MPpa)

主要外形及連接尺寸D643(H、Y、F)-16(1.6MPpa)

主要外形及連接尺寸D643(H、Y、F)-16(1.6MPpa)

公稱通徑 DN	外形尺寸					連接尺寸					執行器型號
	L	L1	L2	H	H1	D	D1	D2	f	n-φd
50	108	164/214	75/91	277/205	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	164/214	75/91	287/315	75	185	145	118	3	4-φ18	GTD65/GTE80
80	114	190/246	91/101	365/375	85	200	160	132	3	8-φ18	GTD80/GTE90
100	127	210/295	101/112	420/436	130	220	180	156	3	8-φ18	GTD90/GTE100
125	140	247/398	112/139	436/462	175	250	210	184	3	8-φ18	GTD100/GTE125
150	140	308/478	139/176	466/543	190	285	240	211	3	8-φ22	GTD125/GTE160
200	152	378/724	176/228	593/665	215	340	295	266	3	12-φ22	GTD160/GTE210
250	165	432/928	206/275	682/752	265	405	355	319	3	12-φ26	GTD190/GTE255
300	178	524/928	228/275	725/772	305	460	410	370	4	12-φ26	GTD210/GTE255
350	190	648/1033	275/324	832/880	340	520	480	429	4	16-φ26	GTD255/GTE300
400	216	648/1129	275/380	862/968	360	580	525	480	4	16-φ30	GTD255/GTE350
450	222	715/1845	324/527	945/1005	400	640	585	548	4	20-φ30	GTD300/AW28S
500	229	795/1845	380/527	1058/1060	430	715	650	609	4	20-φ33	GTD350/AW28S
600	267	795/2605	380/545	1108/1195	490	840	770	720	5	20-φ36	GTD350/AW35S
700	292	1380/2605	1170/1255	1170/1255	555	910	840	794	5	24-φ36	AW28/AW35S
800	318	1860/2605	1325/1365	1325/1365	620	1025	950	901	5	24-φ39	AW35/AW40S

注：數據XXX/XXX分別是氣動執行器雙作用式/單作用式<彈簧復位>。
根據不同的閥門扭矩，使用介質選配，不同的執行器型號，其相關尺寸隨之變化。
GT系列氣動執行器可配至DN600，AW系列氣動執行器可配蝶閥至DN200--1600。

主要外形及連接尺寸主要外形及連接尺寸D643(H、Y、F)-25(2.5MPpa)

公稱通徑 DN	外形尺寸					連接尺寸					執行器型號
	L	L1	L2	H	H1	D	D1	D2	f	n-φd
50	108	164/214	75/91	277/305	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	164/214	75/91	287/325	75	185	145	118	3	8-φ18	GTD65/GTE90
80	114	190/295	91/112	365/391	85	200	160	132	3	8-φ18	GTD80/GTE100
100	127	210/340	101/127	420/457	130	235	190	156	3	8-φ22	GTD90/GTE115
125	140	247/395	112/139	436/462	175	270	220	184	3	8-φ26	GTD100/GTE125
150	140	308/438	139/176	466/543	190	300	250	211	3	8-φ26	GTD125/GTE160
200	152	378/724	176/228	593/665	215	360	310	274	3	12-φ26	GTD160/GTE210
250	165	432/928	206/275	682/752	265	425	370	330	3	12-φ30	GTD190/GTE255
300	178	524/1033	228/324	702/820	305	485	430	389	4	16-φ30	GTD210/GTE300
350	190	648/1129	275/380	832/938	340	555	490	448	4	16-φ33	GTD255/GTE350
400	216	715/1129	324/380	910/968	360	620	550	503	4	16-φ36	GTD300/GTE350
450	222	795/1845	380/527	1005/1010	400	670	640	548	4	20-φ36	GTD350/AW28S
500	229	795/1845	380/527	1058/1065	430	730	660	609	4	20-φ36	GTD350/AW28S
600	267	1380/2605	507/545	1110/1195	490	845	770	770	4	20-φ39	AW28/AW35S
700	292	1860/2605	545/545	1255/1295	555	960	875	875	5	24-φ42	AW28/AW40S
800	318	1860/2605	545/545	1325/1365	1085	1085	990	990	5	24-φ48	AW35/AW40S

主要外形及連接尺寸D643(H、Y、F)-40（40MPpa）

公稱通徑 DN	外形尺寸					連接尺寸					執行器型號
	L	L1	L2	H	H1	D	D1	D2	f	n-φd
50	108	164/214	75/91	277/305	65	165	125	99	3	4-φ18	GTD65/GTE80
65	112	190/295	91/112	310/341	75	185	145	118	3	8-φ18	GTD80/GTE100
80	114	210/340	106/127	375/412	85	200	160	132	3	8-φ18	GTD90/GTE115
100	127	247/398	139/176	436/462	130	235	190	156	3	8-φ22	GTD100/GTE125
125	140	308/478	176/228	13	175	270	220	184	3	8-φ26	GTD125/GTE160
150	140	378/724	228/324	543/615	190	300	250	211	3	8-φ26	GTD160/GTE210
200	152	524/1030	275/380	665/760	215	375	320	284	3	12-φ26	GTD210/GTE300
250	165	648/1129	324/460	752/858	265	450	385	315	3	12-φ33	GTD255/GTE350
300	178	715/1129	380/460	820/880	305	515	450	409	4	16-φ33	GTD300/AW28S
350	190	795/1845	460/545	938/940	340	580	610	465	4	16-φ36	GTD350/AW28S
400	216	715/1129	380/527	970/1055	360	660	585	535	4	16-φ39	AW28/AW35S
450	222	1380/2605	545/545	1005/1090	400	685	610	560	4	20-φ39	AW28/AW35S
500	229	1860/2605	545/545	1145/1185	430	755	670	615	4	20-φ42	AW35/AW40S
600	267	1860/2605	545/545	1195/1235	490	890	795	735	4	20-φ48	AW35/AW40S

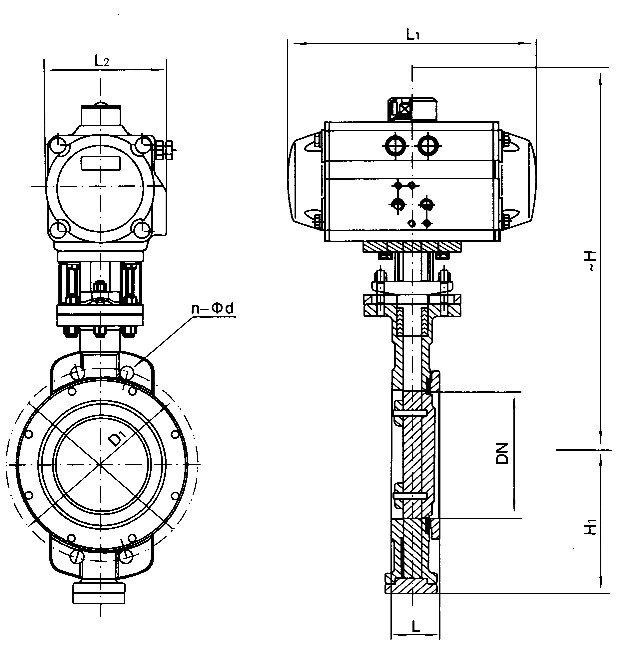

主要外形及連接尺寸D673(H、Y、F)-16(1.6Mpa)

公稱通徑 DN	外形尺寸					連接尺寸			執行器型號 *
	L	L1	L2	H	H1	D	D1	n-φd
50	43	164214	75/91	277/205	65	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	287/315	75	185	145	4-φ18	GTD65/GTE80
80	46	190/246	91/101	365/375	85	200	160	8-φ18	GTD80/GTE90
100	52	210/295	101/112	420/436	130	220	180	8-φ18	GTD90/GTE100
125	56	247/398	112/139	436/462	175	250	210	8-φ18	GTD100/GTE125
150	56	308/478	139/176	466/543	190	285	240	8-φ22	GTD125/GTE160
200	60	378/724	176/228	593/665	215	340	295	12-φ22	GTD160/GTE210
250	68	432/928	206/275	682/752	265	405	355	12-φ26	GTD190/GTE255
300	78	524/928	228/275	725/772	305	460	410	12-φ26	GTD210/GTE255
350	78	648/1033	275/324	832/880	340	520	470	16-φ26	GTD255/GTE300
400	102	648/1129	275/380	862/968	360	580	525	16-φ30	GTD255/GTE350
450	114	715/1845	324/527	945/1005	400	640	585	20-φ30	GTD300/AW28S
500	127	795/1845	380/527	1058/1060	430	715	650	20-φ33	GTD350/AW28S
600	154	795/2605	380/545	1108/1195	490	840	770	20-φ36	GTD350/AW35S
700	165	1380/2605	527/545	1170/1255	555	910	840	24-φ36	AW28/AW35S
800	190	1860/2605	545/545	1325/1365	620	1025	950	24-φ39	AW35/AW40S

注：數據XXX，XXX分別是氣動執行器雙作用式/單作用式(彈簧復位)。
*根據不同的閥門扭矩、使用介質選配，不同的執行器型號．其相關尺寸隨之變化。
GT系列氣動執行器可配至DN600，AW系列氣動執行器可配蝶閥至DN200～1600。

主要外形及連接尺寸D673(H、Y、F)-25(2.5Mpa)

公稱通徑 DN	外形尺寸					連接尺寸			執行器型號 *
	L	L1	L2	H	H1	D	D1	n-φd
50	43	164/214	75/91	277/305	65	165	125	4-φ18	GTD65/GTE80
65	46	164/214	75/91	287/325	75	185	145	8-φ18	GTD65/GTE90
80	46	190/295	91/112	365/391	85	200	160	8-φ18	GTD80/GTE100
100	52	210/340	101/127	420/457	130	235	190	8-φ22	GTD90/GTE115
125	56	247/395	112/139	436/462	175	270	220	8-φ26	GTD100/GTE125
150	56	308/438	139/176	466/543	190	300	250	8-φ26	GTD125/GTE160
200	60	378/724	176/228	593/665	215	360	310	12-φ26	GTD160/GTE210
250	68	432/928	206/275	682/752	265	425	370	12-φ30	GTD190/GTE255
300	78	524/1033	228/324	702/820	305	485	430	16-φ30	GTD210/GTE300
350	78	648/1129	275/380	832/938	340	555	490	16-φ33	GTD255/GTE350
400	102	715/1129	324/380	910/968	360	620	550	16-φ36	GTD300/GTE350
450	114	795/184	380/527	1005/1010	400	670	640	20-φ36	GTD350/AW28S
500	127	795/1845	280/527	1058/1065	430	730	660	20-φ36	GTD350/AW28S
600	154	1380/2605	507/545	1110/1195	490	845	770	20-φ39	Aw28/AW35S
700	165	1860/2605	545/545	1255/1295	555	960	875	24-φ42	Aw35/AW40S
800	190	1860/2605	545/545	1325/1365	620	1085	990	24-φ48	AW35/AW40S

主要外形及連接尺寸D673(H、Y、F)-40(4.0MPpa)

公稱通徑 DN	外形尺寸,					連接尺寸			執行器型號 *
	L	L1	L2	H	H1	D	D1	n-φd
50	43	164/214	75/91	277/305	65	165	125	4-φ18	GTD65/GTE80
65	46	190/295	91/112	310/341	75	185	145	8-φ18	GTD80/GTE100
80	46	210/340	106/127	375/412	85	200	160	8-φ18	GTD90/GTE115
100	52	247/398	139/176	436/462	130	235	190	8-φ22	GTD100/GTE125
125	56	308/478	176/228	462/513	175	270	220	8-φ26	GTD125/GTE160
150	56	378/724	228/324	543/615	190	300	250	8-φ26	GTD160/GTE210
200	60	524/1030	275/380	665/760	215	375	320	12-φ30	GTD210/GTE300
250	68	648/1129	324/460	752/858	265	450	385	12-φ33	GTD255/GTE350
300	78	715/1845	380/460	820/880	305	515	450	16-φ33	GTD300/AW28S
350	78	795/1845	460/545	938/940	340	580

四、選購氣動閥門需確定以下幾個參數

產品名稱：

產品型號：

公稱壓力：

公稱通徑：

閥體材質：

連接方式：

氣動執行器系列：雙作用往復式（二位開關式）或單作用彈簧復位式（常閉或常開式）

類型：雙作用氣缸，單作用氣缸

電磁閥電源：AC220V、380V、110V，DC24V

防護類型：普通型、防爆型

附件（可多選）：電磁閥、空氣過濾減壓閥、限位開關、手輪傳動裝置、電氣閥門定位器

介質名稱：

介質溫度：

使用壓力：
