概述
電動V型調節球閥適用于高硬度的顆?；蛴熊涱w粒但又有腐蝕性介質管道上作啟閉之用。公稱壓力1.6MPa，適應溫度≤200℃。與介質接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90）。本閥具有的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。球體采用研磨設備及工藝制造，球園度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自潤滑性，可取得好的密封性能。陶瓷良好的耐磨性，讓本閥經久耐用。
型式同心角行程型
公稱通徑25~300mm
公稱壓力M級：（DN25~300）
JIS 10K、20k、30k
ANSI 150#、300#
PN1.6、2.5、4.0、6.4MPa
H級： （DN25~150）
JIS 40K、ANSI 600#、PN6.3
連接型式對夾式 法蘭式
材 料WCB、1Cr18Ni9TI、0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）(SCPH2、SCS13A、SCS14A)
上 閥 蓋標準型（與閥體一起鑄造）-45~400℃(參見表1)但請注意各種材質的使用溫度、壓力范圍
填料聚四氟乙烯石棉填料、柔性石墨填料
執行機構
型式3610電子式電動執行機構（可配德國PSQ、國產DKJ、SJ及智能電動執行機構IWK系列）3410R電動執行機構
輸入信號調節性：4~20mA·DC 1-5V·DC
兩位式：220VAC正反切換信號
閥位反饋信號4~20 mA·DC
電源電壓220VAC,50Hz
380V/(IWK系列)
手動機構便攜式手動曲柄
環境溫度-10~+60℃,帶加熱器:-35~+40℃
閥作用型式電關式或電開式
閥內組件
閥芯形式帶V型切口的部分球面形
流量特性近似等百分比特性
材料閥芯：不銹鋼（1Cr18Ni9TI、1Cr18Ni12Mo2Ti、316L）耐腐蝕合金等
閥芯轉角90°
性能
基本誤差±1.0％回差 1.0％死區1.0％額定行程偏差2.5％
可調范圍
300:1
結構特點
VQ947H型電子式電動調節型球閥由電子式執行機構和調節機構等部分組成。
執行機構
電子式電動執行機構的詳細結構說明請參閱執行機構說明書。
工作原理
當執行機構的控制部分接受來自調節器的信號（輸入信號4~2 0mA. DC或I~5V. DC）和來自開度檢測部分的開度信號，將兩信號比較并放大，向消除其差值的方向驅動和控制電機產生推力，通過連接來帶動閥芯的移動，從而改變閥芯與閥座的流通面積，直到消除兩部分的偏差，電機停止作，閥芯停止運動，以此來達到自動調節和切斷的目的。
執行機構
電子式電動執行機構的詳細結構說明請參閱執行器說明書。
裝技術生產的高性能電動執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件控制器采用混合集成
電路，并用樹脂澆注固化，經老化處理，可靠性高、防潮、防震。采用底座、曲柄方式安裝時，曲柄零點的位置可在
0~360℃內任意確定。此外，執行機構具有過載保護、溫度保護及力矩開關保護三項保護功能。
3810是3610系列執行機構的升級換代產品，除具有3610系列伺服系統內裝，無需另配，關鍵部件控制器采
用先進的混合集成電路，并用樹脂澆注固化老化，可靠性高、防潮、防震；具有過載保護、溫度保護及力矩開
關保護三項保護功能等特點外，在方便使用方面做了大量的改進。
作為一種角行程執行機構，NA系列電動執行機構結構緊湊，即使安裝在危險的作
業環境中也能保證其高可靠性和品質。NA系列電動執行機構還能在輸出轉矩60NM~2500NM
PSQ系列角行程電子式電動執行機構體積小、重量輕、功能強，伺服放大器內裝，操作方便。
適用于對蝶閥、球閥、旋塞閥等90°角行程的調節及on/off動作。連接連桿后可用于風門及
檔板的調節。可選方頭輸出閥連接。
Nucom系列角行程電子式電動執行機構與傳統的空氣式閥門驅動裝置相比，精度高（分解度
1/250以上），牢固可靠，運轉成本低，不需維護保養?？芍苯咏邮芄I(yè)控制儀表或計算機等輸
出的4~20mA.DC（1~5V.DC）信號，進行位置控制。
調節機構
主要由閥體、閥桿、球芯、閥座、填料壓板等主要零部件組成。從作用方式上，它們分為電開、電關。當信號增加時，閥芯由關閉逐漸打開到全開位置為電開式；當信號增加時，閥芯由全開逐漸到全閉位置為電關式。
主要參數
公稱通徑 | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系數 | 10 | 16 | 25 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | 2500 | 4000 |
額定行程 | 90° |
公稱壓力 | 1.6、4.0、6.4MPa |
流量特性 | V型：近似等百分比 |
可調范圍 | 100:1、200:1、300:1 |
作用形式 | 電開式、電關式 |
法蘭標準 | JB78-59、JB79-59、JB/T79.1-94、JB/T79.2-94、ANSI、JIS、DIN等標準 |
注：公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

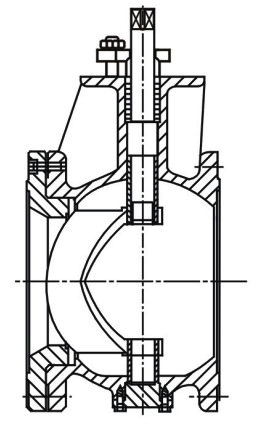

主要零部件材料
序號 | 名稱 | 材料 | 序號 | 名稱 | 材料 |
1 | 左右體 | WCB | 8 | 填料 | PTFE |
2 | 閥體 | WCB | 9 | 填料壓蓋 | 2Cr13 |
3 | 襯套 | 復合工程陶瓷 | 10 | 支架 | Q235 |
4 | 球體 | 復合工程陶瓷 | 11 | 蝸桿裝置 | |
5 | 閥座 | 復合工程陶瓷 | 12 | 螺柱 | 35 |
6 | 閥桿 | 2Cr13 | 13 | 螺母 | 25 |
7 | 墊片 | 石墨 | | | |
最大允許壓差
允許壓差與執行機構配置等有關，訂貨時應注明工作壓差，便于生產廠家確定配置。

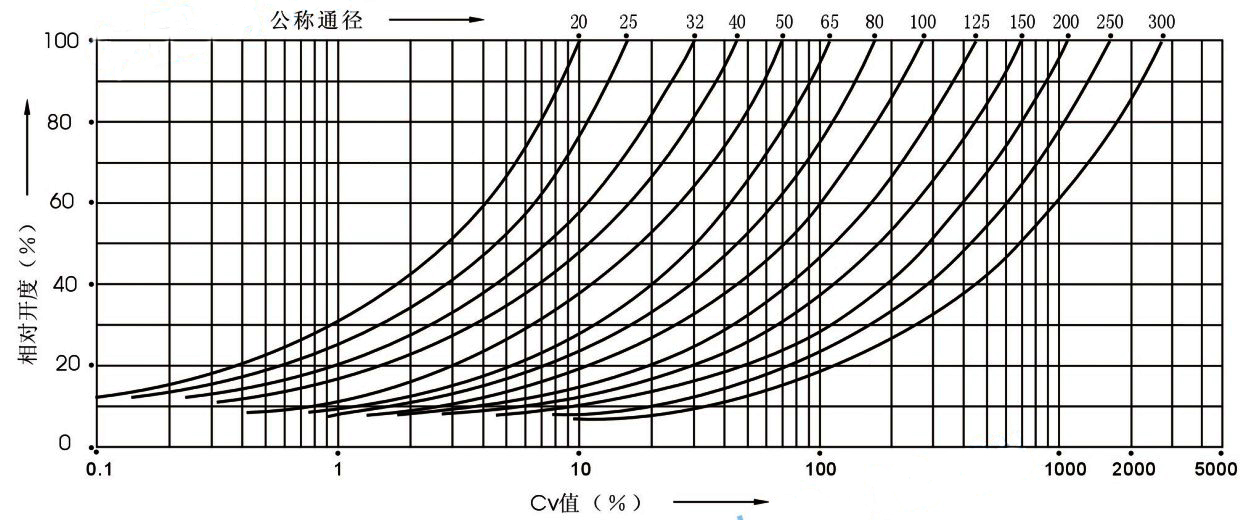

流量特性曲線

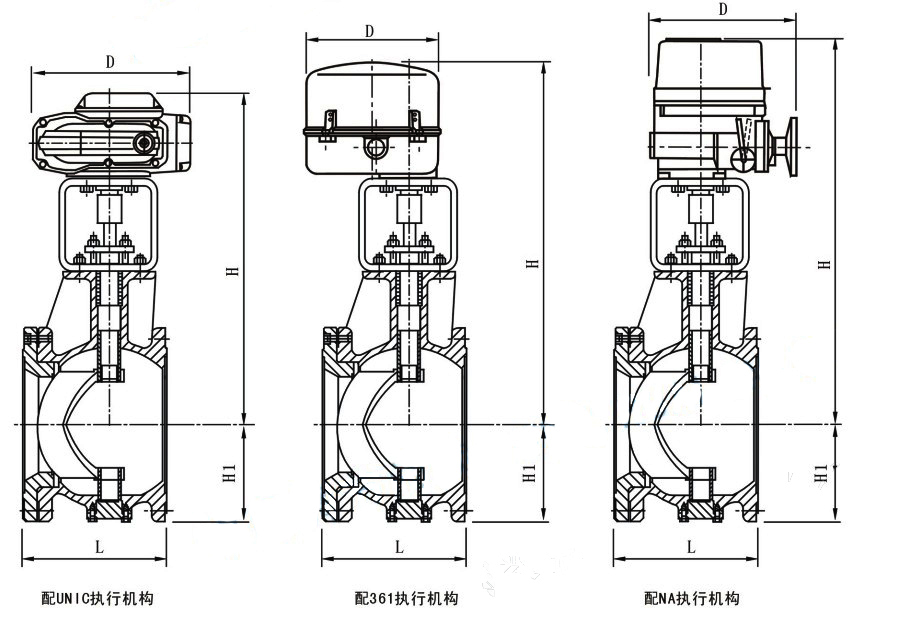

外形尺寸

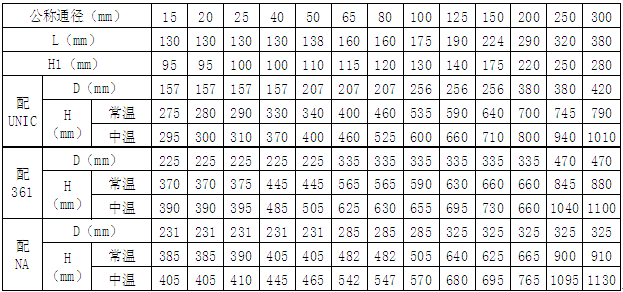

PN 1.6MPa（ANSI15Lb）
注：各規格所配執行機構因工藝參數不同會有變化。

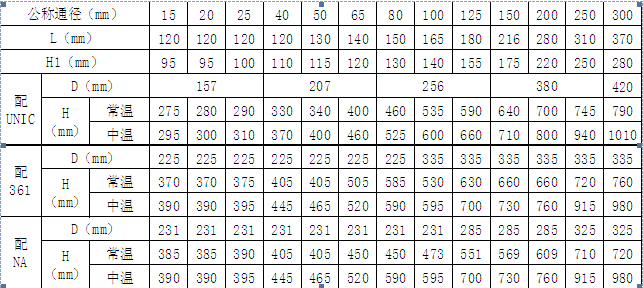

PN4.0 Mpa（ANSI300Lb）
注：各規格所配執行機構因工藝參數不同會有變化。
