自力式電控溫度調節閥(簡稱溫控閥)無須外加控制元件，利用被控介質自身的溫度變化進行自動調節,主要由調節閥、智能溫控電動執行器和感控器（溫包）組成。整機具有動作靈敏、溫度設定精確、維護方便等優點，具有很好的實用性，主要適用于以氣體、液體及蒸汽等為介質的各種熱交換器的溫度自動控制場合。

本系列產品閥體結構有單座、套筒、三通等型式。產品公稱壓力等級有PN16、40、64，閥體口徑范圍DN20~200；控制溫度分段范圍0~350℃；泄漏量標準Ⅳ~Ⅵ級；流量特性有等百分比、直線；多個品種規格可供選擇。

特點

帶現場溫度指示，準確可靠；

有較寬的溫度設定范圍，大大增加了閥門的適用性；

溫度設定方便，運行時可連續無干擾地進行設定，

免維護使用；

可帶報警裝置，安全可靠；

220VVAC電源方便可靠；

可按要求反饋信號至監控系統。

控制精度高，響應速度快，性能穩定可靠，工作壽命長。

適應范圍廣，可在很寬溫度范圍內進行溫度控制。

結構緊湊，安裝調試、使用簡便。

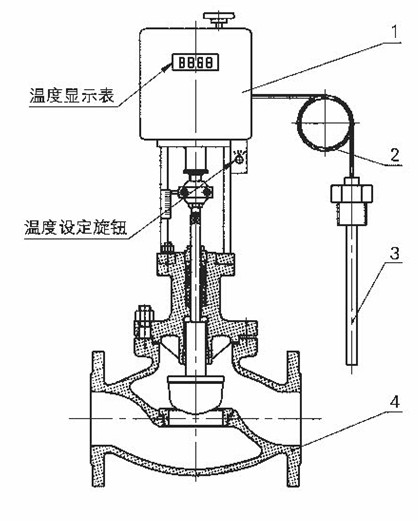

1、 只能溫控執行器2、毛細管

3、溫包

4、調節閥

工作原理

設定點的溫度通過溫包傳遞至智能溫控電動執行器，執行器經過與設定的溫度比較后，電動執行機構產生一個軸向動力，帶動閥桿、閥芯產生直線位移，實現閥門的自動調節，從而達到自動控制溫度的目的。設定點溫度可在現場高速設定。

自力式電控溫度調節閥分（B型）和（K型）兩種：（B型）加熱調節型升溫時閥關閉，常用于加熱調節；（K型）冷卻調節型升溫時閥打開，常用于冷卻調節。

閥體部分

l 結構大類：自力式溫控型

l 閥芯型式：單座、套筒、三通

l 流量特性：等百分比、直線

l 控制類型：加熱型 冷卻型

l 公稱壓力：1.6、4.0、6.4MPa

                 ANSI150、300

l 閥門口徑：DN20~200(3/4~8″)

l 溫度設定范圍：0~350℃

l 泄漏標準：Ⅳ、Ⅴ、Ⅵ

l 連接方式：法蘭式、螺紋、焊接

主要零件常用材料

l 閥體、閥蓋：ZG230~450、ZG1Cr18Ni9、

WCB、CF8、CF8M、CF3M

l 閥芯、閥座：1Cr18Ni9Ti、304、316、316L

以上+PTFE

l 填 料：PTFE、柔性石墨

l 波 紋 管：1Cr18Ni9Ti

l 墊 片：不銹鋼+柔性石墨

l 閥 桿：1Cr18Ni9Ti、304、316、2Cr13、  17-4PH

l 護 套：不銹鋼

注：特殊要求可提供其它材料。

特殊要求

l 特殊檢驗；

l 完全去油、去水管理；

l 禁銅處理；

l 特殊接口、配管；

l 真空條件下使用；

l 特殊介質（如氧氣）；

l 使用不銹鋼連接件；

l 指定涂層顏色；

選型注意事項

l 溫度控制點建議安裝現場溫度計；

l 溫控閥前后建議配置壓力表；

l 確認毛細管長度；

l 確認控制要求（加熱或冷卻）

規格與技術參數表1

1、套筒 2、閥芯 1、三通閥芯 2、接管

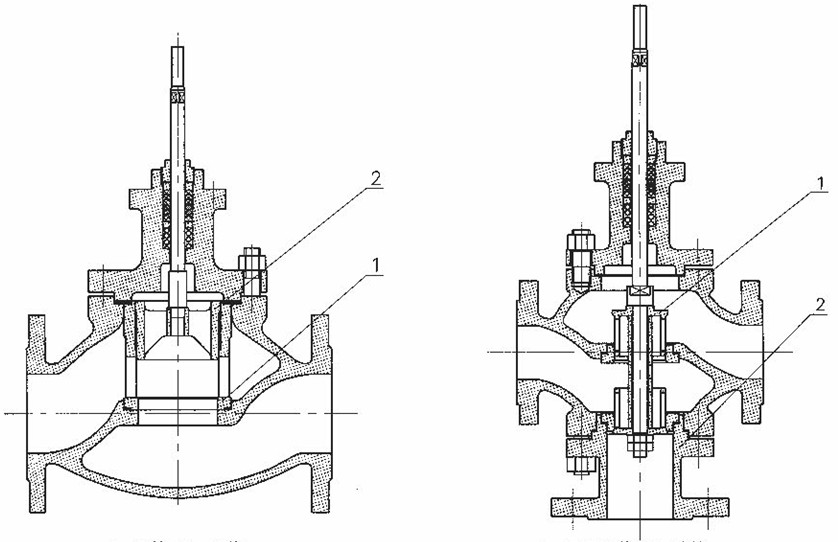

圖2  ZZWM套筒型  圖3  ZZWX三通型

1、散熱片 2、填料 3、隔離環

   圖4  散熱型

閥體類型

P型單座結構適用于大部分工況（圖1）；

標準型工作溫度-20~200℃，泄漏量等級為Ⅳ（圖1）；

M型套筒溫度閥適用于壓差較高、口徑較大場合（圖2）；

X型三通溫度閥適用于帶回流的場合（圖3）；

散熱型閥蓋增設散熱片，可用于介質溫度-60~560℃的場合（圖4）；

波紋管密封型對移動的閥桿形成完全的密封，杜絕流體泄漏（圖5）;

調節切斷型軟密封結構閥芯達VI級泄漏標準（微氣泡級）（圖6）。

 1、波紋管 2、下閥蓋（接管） 3、上閥蓋 1、軟質材料（PTFE、PPL）

  圖5  波紋管密封型   圖6  軟密封型

閥內件、填料材料的使用溫度?壓力范圍

各種材料、工作溫度范圍及閥座泄漏量  表2

注：1）1氣泡數量詳見GB/T4213-92

2）△P為閥前后壓差，以Kpa為單位；D為閥座直徑，以mm為單位；

3）表中數據為本公司標準配置，可按用戶要求另行選配。

流量特性

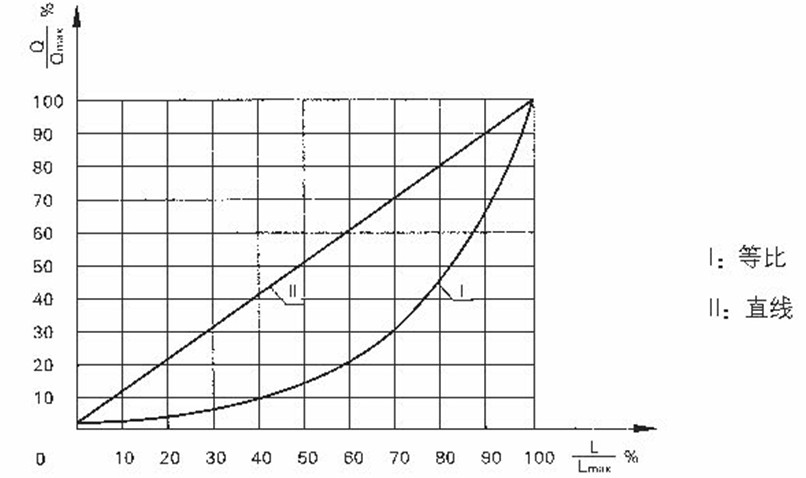

流量特性曲線

表3、各種固有流量特性相對行程下的相對流量數值 R50  單位：%

允許壓差

表4、ZZWP型單座溫度閥允許壓差表   單位：Mpa

表5、ZZWM型套筒溫度閥允許壓差表 單位:Mpa

允許壓差表的附注說明：

填料材質為PTFE；

介質的流向與閥芯關閉的方向相反

金屬密封型泄漏等級為VI級；

數值受公稱壓力、壓力—溫度圖表限制；

波紋管密封累P2≠0時須重新核對。

典型應用

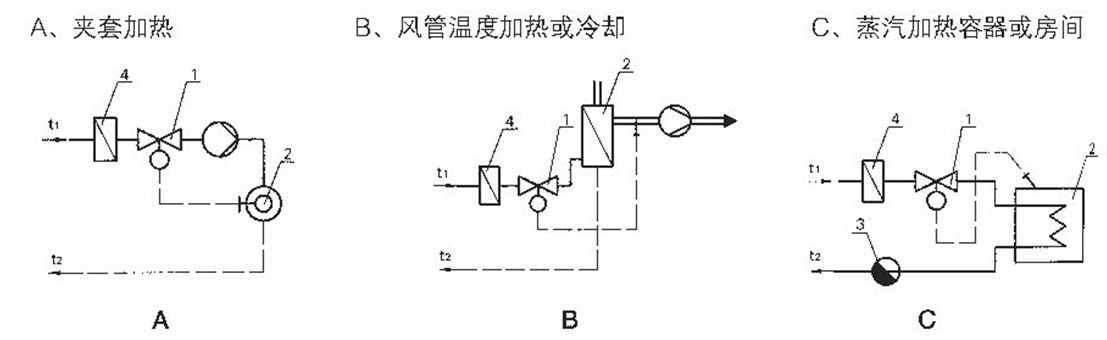

ZZW型自力式溫度調節閥可用于各種場合的加熱或冷卻，舉例如下：

1、ZZW自力式溫度調節閥  2、工藝過程設備（或房間）    3、蒸汽凝水器 4、過濾器

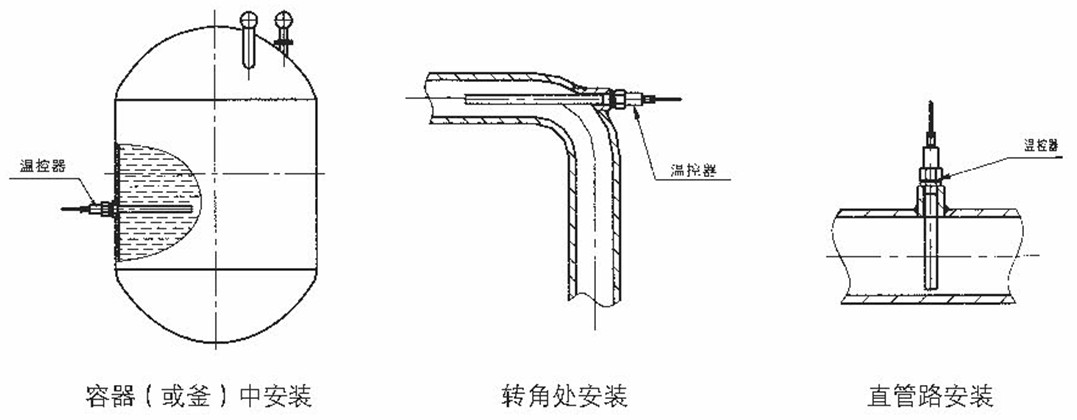

溫包安裝方式

注：安裝時必須是溫包（溫控器）全部浸入被測介質中！

安裝

l 安裝前應對管道進行嚴格除污，吹凈焊渣等雜物，否則將嚴重損壞閥門。

l 調溫閥應垂直裝在水平管道上，介質流向應與閥體上的箭頭指向一致。

l 為了自控系統或檢修閥門時仍能連續運行，應設置旁通閥，閥前須裝過濾器、壓力表，在傳感器附近裝測溫計，便于現場監視與溫度設定。

l 傳感器須全部浸沒在被控介質中，并處于水平或傾斜向上安裝。

連接尺寸及標準

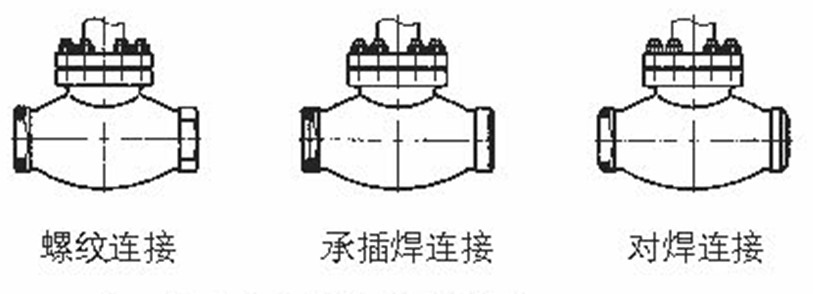

連接方式：法蘭、 螺紋、焊接（須用戶指定）

法蘭標準：PN16鋼制法蘭按GB/T9113.1

               PN40、64鋼制法蘭按GB/T9113.2

密封面型式：PN16為突面（RF）、  PN40、64為凹凸面，閥體為凹面；

法蘭端面距：GB12221-89

*連接方式、閥體法蘭及法蘭端面距可按用戶指定的標準制造。

如：ANSI、DIN、JIS等標準。

外形尺寸及重量

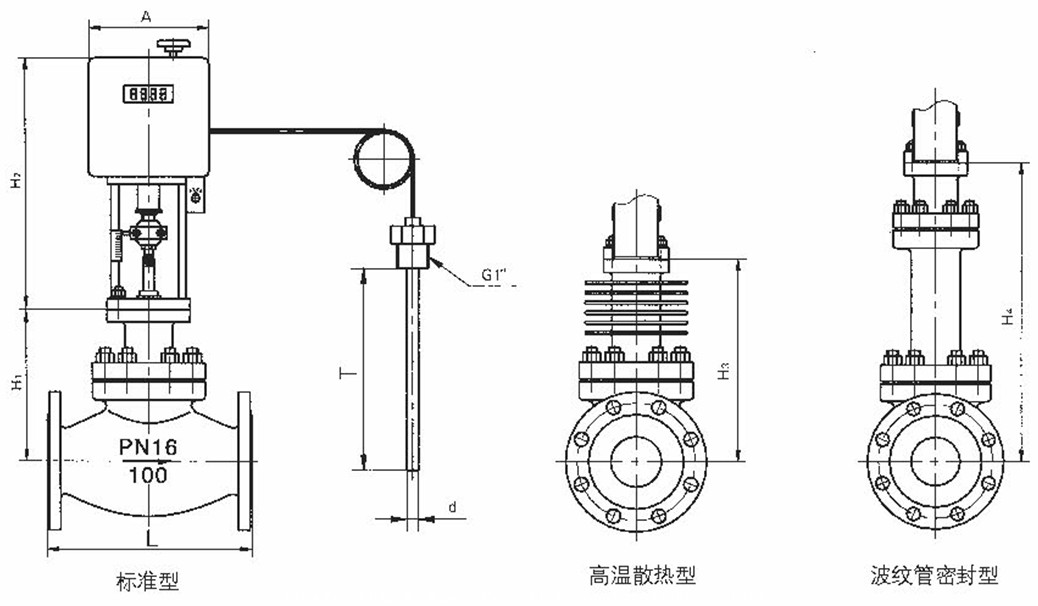

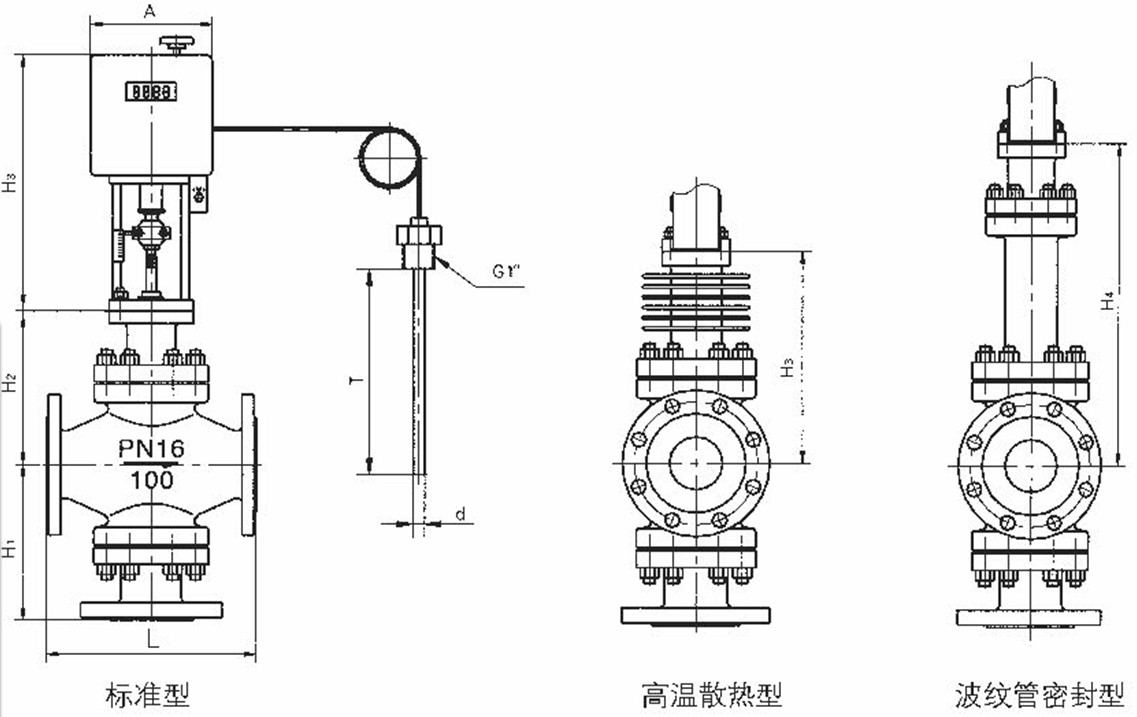

ZZWP(M)型單座（套筒）溫度閥標準型、散熱型、波紋管密封型外形尺寸及重量

 *此三種方式連接尺寸需垂詢！

注：1）表中重量為標準型PN16數據。

ZZWX型三通溫度閥標準型、散熱型、波紋管密封型外形尺寸及重量

型號編制說明注：1）表中重量為標準型PN16數據。

 Z Z W □－□－□
